فلسفه طراحی

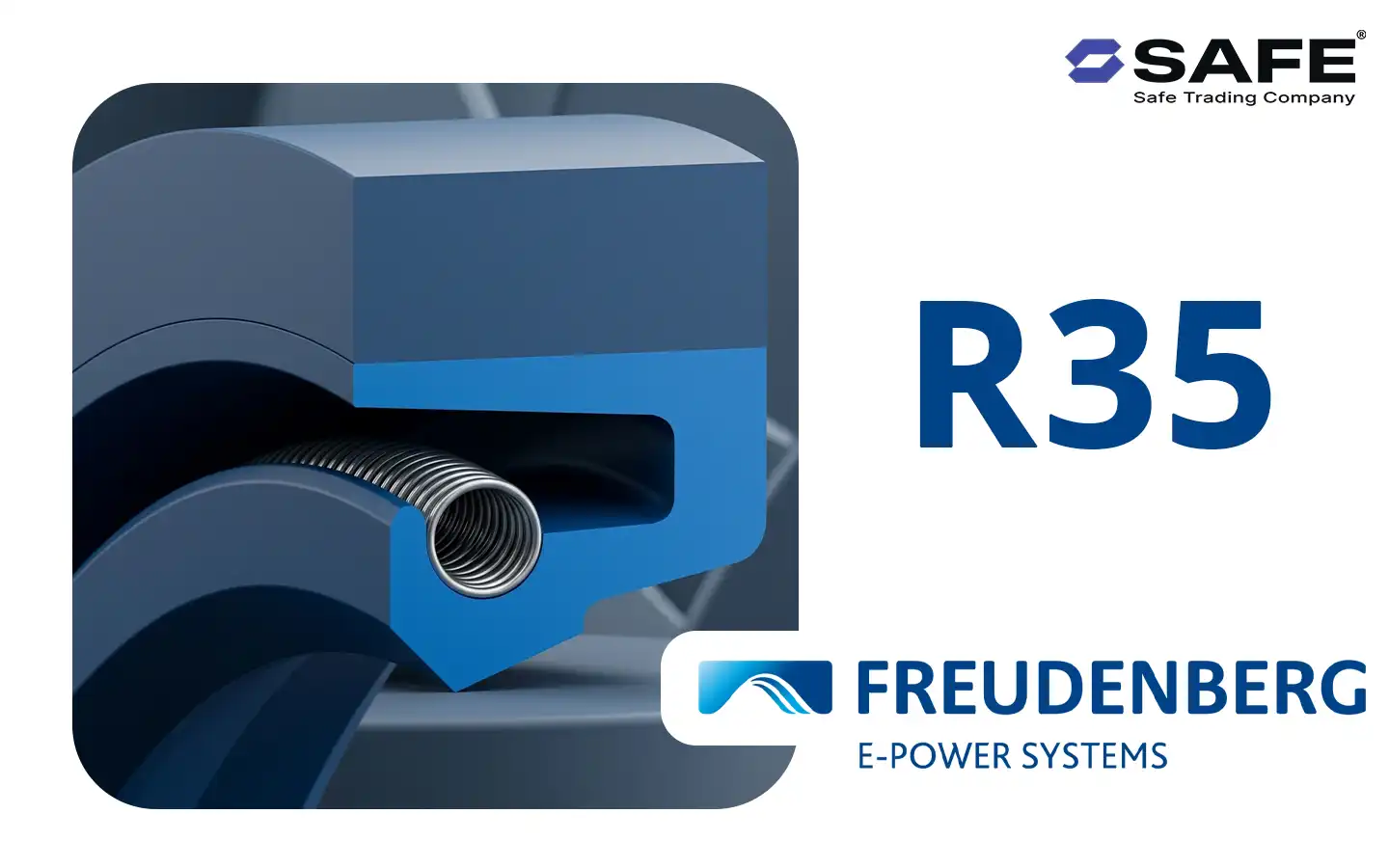

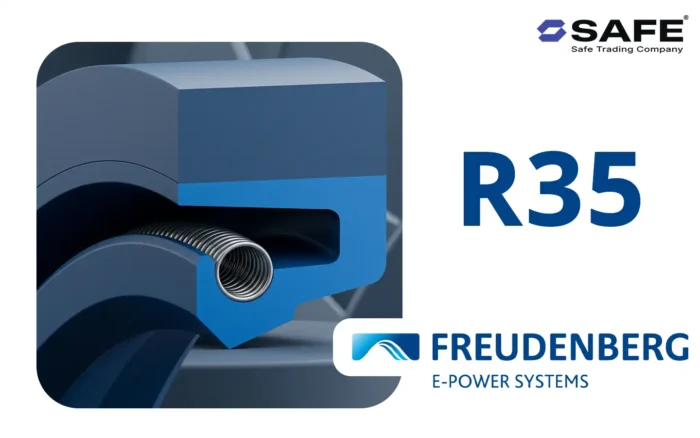

کاسه نمد Merkel Radiamatic R35 در بسیاری از ماشین‌آلات سنگین، طراحی Bearing Housing به‌گونه‌ای است که کاسه‌نمد در پشت یک Flange Cover یا درپوش نصب می‌شود. در این شرایط، Seal باید علاوه بر عملکرد آب‌بندی دینامیک، قابلیت نصب مطمئن و حفظ موقعیت خود در محفظه را داشته باشد.
کاسه نمد R35 با تمرکز بر ایجاد یک راهکار پایدار برای Housingهای فلنج‌دار طراحی شده است. ساختار آن امکان نصب مطمئن در محفظه را فراهم می‌کند و برای کاربردهایی که نیاز به آب‌بندی قابل اعتماد در قطرهای بزرگ دارند، مناسب است.
توصیف فنی
ساختار R35 معمولاً شامل یک المان تقویت‌شده (Reinforced Sealing Element) است که برای کاربردهای صنعتی سنگین و قطرهای بزرگ طراحی شده است. این ساختار، پایه طراحی بسیاری از مدل‌های تخصصی‌تر Radiamatic مانند R36، R37، R55 و R58 محسوب می‌شود.که معمولاً در سیستم‌های روغن‌کاری شده استفاده می‌شود. طراحی آن به‌گونه‌ای است که لبه آب‌بندی بتواند فیلم بسیار نازکی از روانکار را کنترل کرده و هم‌زمان از خروج روغن یا گریس جلوگیری کند.این مدل برای کاربردهایی که Seal درون یک Housing دارای Cover نصب می‌شود، بهینه شده است و ساختار آن امکان یکپارچگی بهتر بین Seal و سیستم مکانیکی اطراف را فراهم می‌کند.
دامنه کاربرد
- ماشین‌آلات نورد فولاد
- سیستم‌های Propulsion کشتی
- واحدهای Rudder
- ماشین‌های حفاری تونل
- توربین‌های بادی
- تجهیزات صنعتی با قطر شفت بزرگ
مواد قابل استفاده
| ماده | محدوده دمایی تقریبی |
| NBR | 30- تا 100 + سانتی گراد |
| HNBR | 20- تا 120 + سانتی گراد |
| FKM | 10- تا 150 + سانتی گراد |
