مقدمه
O-Ring از نظر ظاهری یکی از سادهترین اجزای آببندی است: یک حلقه بسته با مقطع تقریباً دایرهای که معمولاً از یک ترکیب الاستومری ساخته میشود. با وجود این سادگی، برای شناسایی، انتخاب، تولید و کنترل آن باید چند مشخصه هندسی کاملاً مشخص باشد. در عمل، عبارت «O-Ring سایز X» به تنهایی اطلاعات کاملی درباره قطعه ارائه نمیدهد؛ زیرا اندازه O-Ring بر اساس مجموعهای از پارامترهای هندسی و تلرانسهای مربوط به آن تعریف میشود.
در هندبوک Parker O-Ring Handbook، مشخصات O-Ring در جداول ابعادی عمدتاً بر اساس قطر داخلی O-Ring و قطر مقطع آن بیان میشود. همین دو پارامتر پایه، مبنای بسیاری از محاسبات و انتخابهای بعدی در طراحی سیستم آببندی هستند.
برای جلوگیری از همپوشانی، در این فصل فقط ساختمان هندسی خود O-Ring و اصطلاحات اصلی مربوط به آن بررسی میشود. طراحی شیار، میزان squeeze، clearance، فشار و روش انتخاب اندازه مناسب در فصلهای بعدی بهصورت مستقل بررسی خواهند شد.
O-Ring از چه بخشهایی تشکیل شده است؟
از دید هندسی، یک O-Ring از یک حلقه پیوسته تشکیل شده که مقطع آن در حالت ایدهآل دایرهای است. این حلقه معمولاً بدون محل اتصال ساخته میشود و شکل آن پس از قالبگیری به یک مسیر بسته تبدیل میشود.

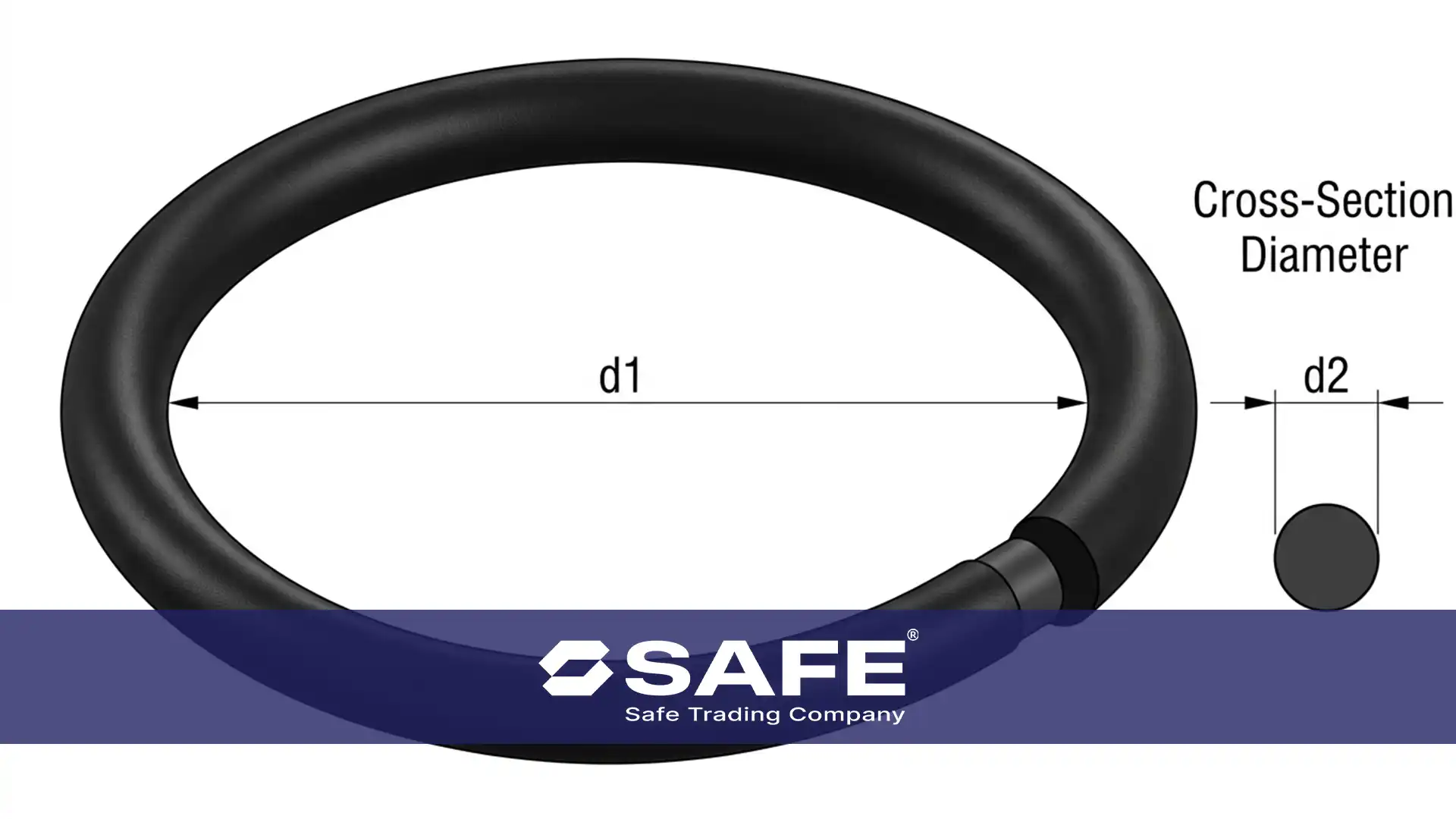

دو مشخصه اصلی برای توصیف این هندسه عبارتاند از:
d1 = Inside Diameter
d2 = Cross-Section Diameter
قطر داخلی، اندازه فضای باز داخل حلقه را مشخص میکند و قطر مقطع، ضخامت تقریباً دایرهای بدنه O-Ring را نشان میدهد.
به عنوان نمونه، اگر یک O-Ring دارای قطر داخلی 50 mm و قطر مقطع 3.53 mm باشد، این دو مقدار اولین اطلاعات هندسی اصلی برای شناسایی آن خواهند بود. البته برای استفاده مهندسی، مقدار اسمی باید همراه با تلرانس مجاز و استاندارد ابعادی مربوطه در نظر گرفته شود.

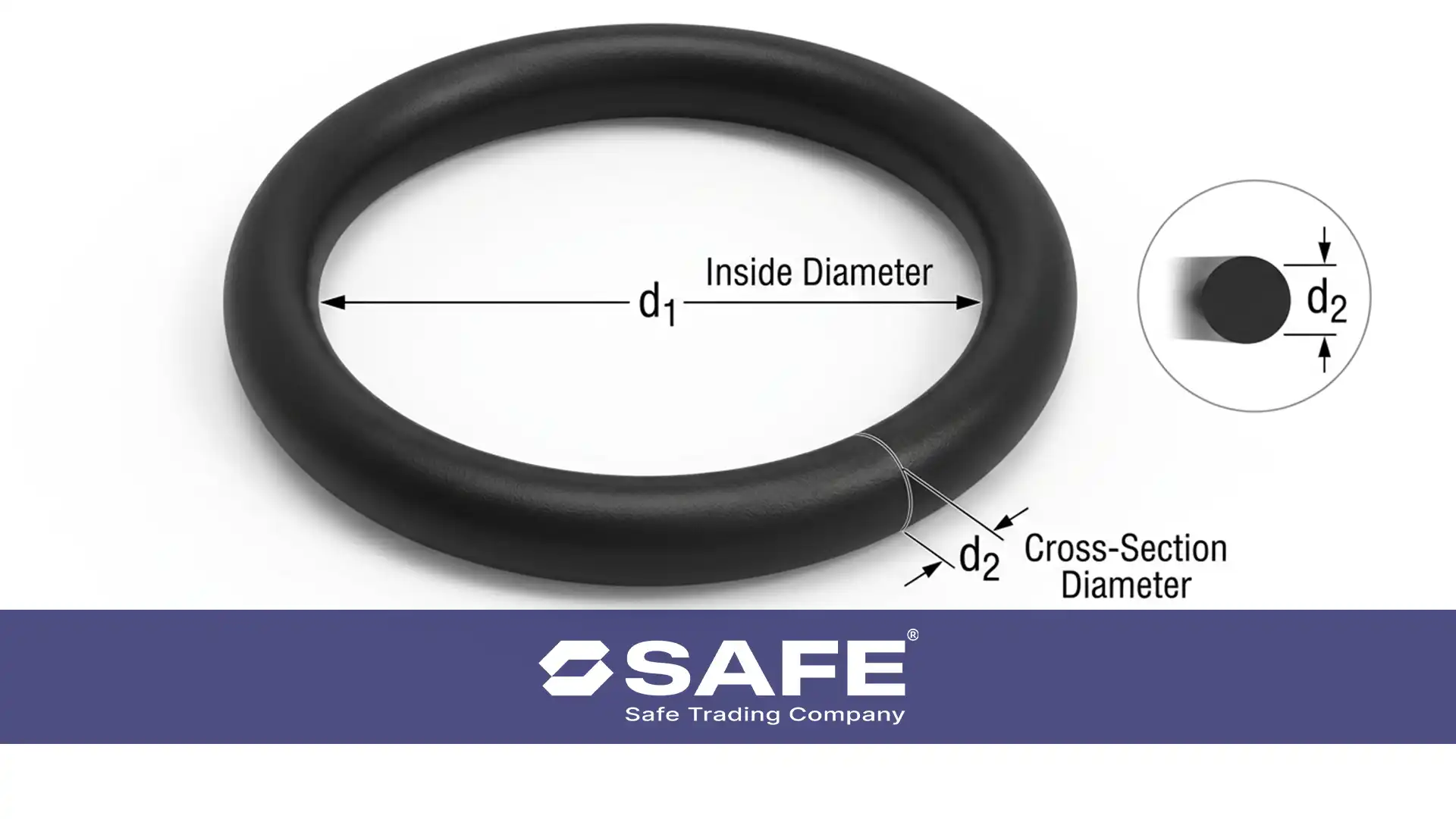

قطر داخلی O-Ring؛ Inside Diameter یا d1
Inside Diameter (ID) یا قطر داخلی، فاصله مشخصکننده دهانه داخلی O-Ring است. پارکر آن را در جداول ابعادی خود با نماد d1 نشان میدهد.
*قطر داخلی یک ویژگی بسیار مهم در شناسایی اندازه O-Ring است، اما نباید آن را با قطر داخلی شیار یا قطر یک قطعه فلزی که O-Ring روی آن نصب میشود اشتباه گرفت.
این تمایز در طراحی اهمیت زیادی دارد. O-Ring خود یک قطعه مستقل با ابعاد مشخص است، در حالی که محفظهای که آن را در خود جای میدهد دارای ابعاد دیگری است. بنابراین نمیتوان صرفاً با اندازهگیری قطر سوراخ یا قطر شفت، اندازه O-Ring را تعیین کرد.
در یک O-Ring استاندارد، قطر داخلی دارای یک مقدار اسمی و یک تلرانس است. برای مثال، در جداول Parker، اندازههایی مانند 2-004، 2-005، 2-010 و … هر کدام دارای مقدار مشخصی برای قطر داخلی و تلرانس مربوط به آن هستند. در نتیجه، شماره اندازه اورینگپ در یک سیستم استاندارد عملاً با یک مجموعه ابعادی تعریف میشود، نه با یک عدد منفرد.
قطر مقطع؛ Cross-Section یا d2
دومین مشخصه اصلی O-Ring، Cross-Section یا قطر مقطع است که Parker آن را با نماد d2 نمایش میدهد.
این مقدار، قطر اسمی مقطع تقریباً دایرهای O-Ring را نشان میدهد. در استانداردها و جداول مختلف، مقاطع متفاوتی وجود دارند. برای نمونه، در خانوادههای متداول Parker و استانداردهای مربوط به ISO 3601، مقاطعی مانند حدود 1.8، 2.65، 3.55، 5.30 و 7.00 mm دیده میشوند.
مقطع O-Ring فقط یک مشخصه ظاهری نیست. افزایش یا کاهش آن مستقیماً بر فضای اشغالشده توسط حلقه، هندسه محل نصب، و رفتار الاستومر در شرایط کاری اثر میگذارد. به همین دلیل، دو O-Ring با قطر داخلی یکسان اما با مقاطع مختلف، از نظر کاربردی دو قطعه متفاوت هستند و نمیتوان آنها را جایگزین یکدیگر دانست.
به عنوان مثال، یک O-Ring با ID یکسان اما Cross-Section بزرگتر، حجم و ارتفاع مقطع بیشتری دارد و بنابراین برای همان محل نصب به هندسه متفاوتی نیاز خواهد داشت.
چرا شماره O-Ring به تنهایی کافی نیست؟
در صنایع مختلف سیستمهای متعددی برای نامگذاری O-Ringها وجود دارد. Parker در هندبوک خود از سیستمهایی مانند شمارههای سری 2-xxx و همچنین خانوادههای ابعادی مطابق استانداردهای مختلف استفاده میکند. در جدولهای Parker نمونههایی مانند 2-004، 2-005، 2-006و غیره همراه با Inside Diameter و Cross-Section مشخص شدهاند.بنابراین در اسناد خرید یا تعمیرات، بهتر است فقط شماره قطعه نوشته نشود، بلکه حداقل این اطلاعات مشخص باشند:
Size / Designation + Inside Diameter + Cross-Section + Material/Compound
در کاربردهای حساس، تلرانس و الزامات کیفی نیز باید به این اطلاعات اضافه شوند.
این روش باعث میشود احتمال اشتباه در جایگزینی O-Ring کاهش پیدا کند؛ بهخصوص زمانی که دو تولیدکننده از سیستمهای شمارهگذاری متفاوت استفاده میکنند.
قطر میانگین و طول خط مرکزی O-Ring
از نظر هندسی، یک مفهوم دیگر نیز اهمیت دارد که در محاسبات O-Ring با آن مواجه میشویم: Centerline یا خط مرکزی مقطع.
اگر مقطع O-Ring را یک دایره در نظر بگیریم، خطی فرضی از مرکز مقطع حلقه عبور میکند که مسیر میانگین حلقه را تشکیل میدهد. این مفهوم در محاسبات طول محیط O-Ring و برخی کاربردهای خاص مورد استفاده قرار میگیرد.

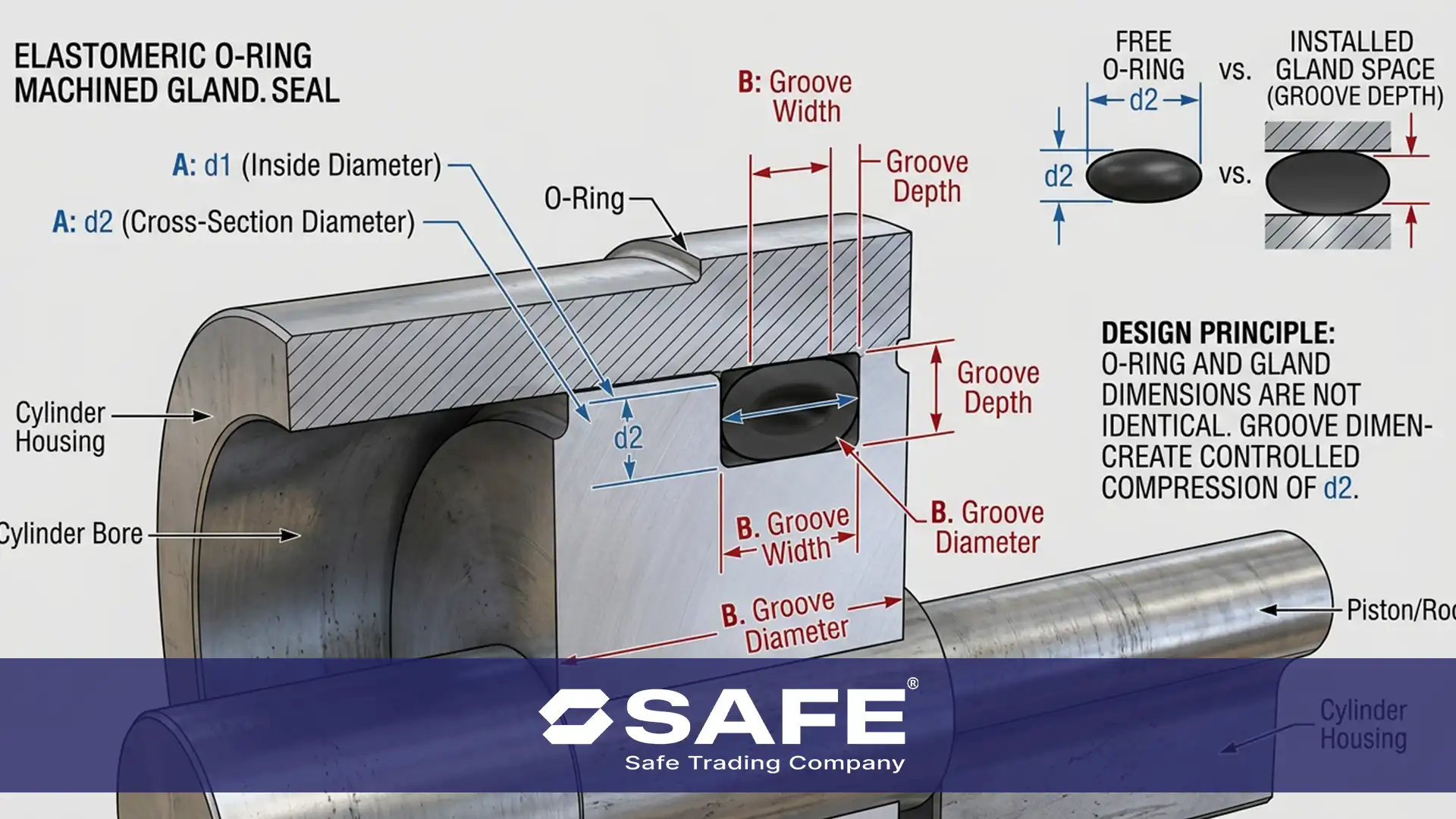

تفاوت ابعاد O-Ring با ابعاد محل نصب
یکی از اشتباهات رایج در تعمیرات این است که اندازه O-Ring و اندازه محل نصب یکسان در نظر گرفته شوند.
در حالی که O-Ring دارای ابعاد خودش است، Gland یا محفظه آببندی دارای ابعاد مستقلی است. برای مثال، اگر O-Ring دارای قطر مقطع مشخصی باشد، عمق شیار لزوماً برابر با همان مقدار نیست. همچنین قطر شیار نیز با قطر داخلی O-Ring یکی نیست.در نتیجه باید میان دو گروه اندازه تفاوت قائل شد: ابعاد خود O-Ringو ابعاد محل نصب O-Ring این دو موضوع به یکدیگر وابستهاند، اما یکسان نیستند.
استانداردهای ابعادی O-Ring مانند AS568 و ISO 3601-1 عمدتاً مشخصات خود حلقه را در قالب قطر داخلی، مقطع، تلرانس و کد اندازه بیان میکنند. طراحی محفظه نصب در حوزه دیگری قرار میگیرد و در استانداردها و راهنماهای طراحی مربوط به Gland بررسی میشود. به همین دلیل در ساختار این مرجع، مبحث Gland در فصل جداگانه قرار گرفته است.
تلرانس؛ چرا اندازه اسمی کافی نیست؟
هیچ O-Ring تولیدی در دنیای واقعی دقیقاً بدون انحراف از اندازه اسمی ساخته نمیشود. بنابراین هر اندازه استاندارد با یک Tolerance همراه است.
برای نمونه، Parker در جداول استانداردی خود برای بسیاری از اندازهها مقدار قطر داخلی به همراه تلرانس مشخص میکند. در جداول مربوط به مقاطع ISO نیز برای Cross-Sectionها مقادیری مانند mm 1.80 ± 0.08 ، mm 2.65 ± 0.09 mm، 3.55 ± 0.10 mm، 5.30 ± 0.13 mm و 7.00 ± mm 0.15 دیده میشود.بنابراین وقتی گفته میشود O-Ring دارای Cross-Section برابر mm 3.55 است، از نظر مهندسی نباید این عدد را بهعنوان یک مقدار مطلق و بدون تلرانس تفسیر کرد.تلرانس بخشی از تعریف استانداردی اندازه است.
این نکته در خرید و بازرسی اهمیت زیادی دارد، زیرا ممکن است دو محصول از نظر مقدار اسمی یکسان باشند اما یکی خارج از محدوده تلرانس استاندارد تولید شده باشد.
شکل واقعی O-Ring و تفاوت آن با هندسه ایدهآل
در تحلیل تئوری معمولاً O-Ring را یک حلقه کاملاً دایرهای و یکنواخت فرض میکنیم. اما محصول واقعی ممکن است به دلیل فرآیند قالبگیری، انقباض ماده، شرایط پخت، Flash، عوامل تولید و محدودیتهای ساخت، انحرافات جزئی از هندسه ایدهآل داشته باشد.
به همین دلیل استانداردها علاوه بر تعیین ابعاد اصلی، برای تلرانسهای ابعادی و معیارهای پذیرش نیز الزامات مشخصی دارند.
Parker نیز در جداول خود برای O-Ringها ابعاد و تلرانسهای مشخص ارائه میکند و برای خانوادههای مختلف اندازه، روش تعیین ابعاد واقعی را در ارتباط با compound و shrinkage مورد بررسی قرار میدهد.
بنابراین اندازهگیری یک O-Ring در تعمیرگاه تنها با یک کولیس و ثبت یک عدد نمیتواند همیشه یک روش کامل برای شناسایی قطعه باشد؛ مخصوصاً زمانی که قطعه دارای تغییر شکل، فرسودگی یا swelling ناشی از سرویس بوده باشد.
اثر تغییر اندازه بر عملکرد؛ بدون ورود به طراحی
اندازه O-Ring تنها برای شناسایی قطعه نیست. ابعاد آن مستقیماً با وضعیت قرارگیری آن در محل آببندی ارتباط دارد.اگر O-Ring کوچکتر از اندازه مورد انتظار باشد، ممکن است نحوه قرارگیری آن در محفظه تغییر کند. اگر بزرگتر از اندازه مورد نیاز باشد، ممکن است مشکلات دیگری در زمان مونتاژ یا عملکرد ایجاد شود.همچنین تغییر قطر مقطع میتواند رفتار O-Ring را بهطور قابل توجهی تغییر دهد.
با این حال، نباید از این موضوع نتیجه گرفت که «هرچه O-Ring بزرگتر باشد بهتر آببندی میکند». عملکرد مطلوب تنها با یک اندازه مناسب و در یک هندسه طراحیشده حاصل میشود. مقدار squeeze، gland fill، clearance و سایر پارامترهای طراحی در فصل Gland Design بررسی خواهند شد و در این فصل عمداً وارد محاسبات آنها نمیشویم.

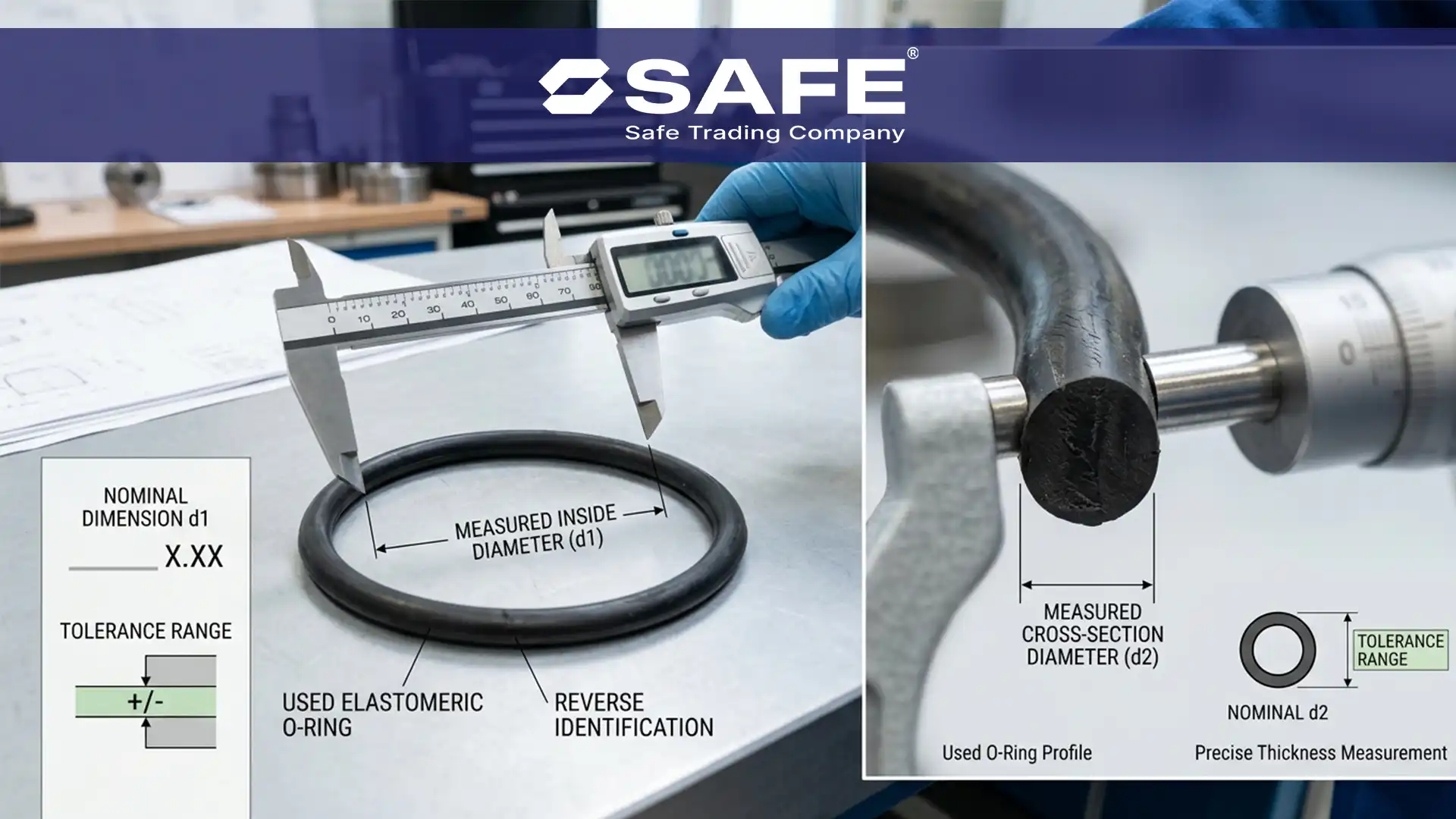

اندازهگیری O-Ring در تعمیرات
هنگامی که شماره یا مشخصات O-Ring موجود نیست، نخستین اقدام معمول، اندازهگیری دو پارامتر اصلی یعنی Inside Diameter و Cross-Section است.
برای Cross-Section، اندازهگیری باید در بخشی از حلقه انجام شود که کمترین اثر تغییر شکل، سایش یا آسیب را داشته باشد. همچنین اگر اورینگ O-Ring قبلاً در سرویس کار کرده باشد، اندازه فعلی الزاماً با اندازه اولیه یکی نیست؛ زیرا الاستومر ممکن است در اثر دما، سیال یا aging دچار تغییر ابعاد شده باشد.
بنابراین در فرآیند مهندسی Reverse Identification باید بین: Measured As-Removed Dimension و Original Nominal Dimension تفاوت قائل شد.برای یک قطعه مستعمل، بهتر است اندازهگیری تنها یکی از شواهد شناسایی باشد و در صورت امکان با شماره قطعه، نقشه تجهیز، استاندارد ابعادی، نوع Compound و اطلاعات سازنده تطبیق داده شود.
ارتباط ساختمان O-Ring با استانداردهای ابعادی
پس از شناخت دو پارامتر اصلی O-Ring، یعنی d1 و d2، میتوان مفهوم استانداردهای ابعادی را بهتر درک کرد.
برای نمونه، استانداردهای خانواده AS568 اندازههای استاندارد را در قالب Size Number، Inside Diameter، Cross-Section و Tolerance سازماندهی میکنند. در خانواده استاندارد ISO 3601 نیز O-Ringها بر اساس ابعاد و designation code طبقهبندی میشوند. Parker در جداول خود این خانوادههای ابعادی را در کنار سریهای مورد استفاده خود ارائه کرده است.در فصل اختصاصی استانداردهای ابعادی، این موضوع بهطور کاملتر بررسی خواهد شد و تفاوت AS568، ISO 3601، متریک و سیستمهای کدگذاری سازندگان توضیح داده میشود.
بنابراین در این فصل تنها باید یک اصل را به خاطر داشت: O-Ring یک قطعه با دو مشخصه هندسی پایه، یعنی قطر داخلی و قطر مقطع، است که هر دو باید همراه با تلرانس و سیستم استاندارد مربوطه تفسیر شوند.
ساختمان O-Ring از نظر هندسی ساده است، اما برای شناسایی صحیح آن باید چند مفهوم پایه بهدرستی تفکیک شوند. مهمترین مشخصات هندسی، Inside Diameter (d1) و Cross-Section (d2) هستند. این دو پارامتر پایه بسیاری از سیستمهای استاندارد اندازهگذاری O-Ring را تشکیل میدهند.قطر داخلی مشخصکننده اندازه دهانه داخلی حلقه است و قطر مقطع ضخامت بدنه الاستومری را تعیین میکند. هر دو دارای تلرانس هستند و مقدار اسمی آنها نباید بهصورت یک عدد مطلق تفسیر شود.
مفهوم Centerline نیز برای درک هندسه حلقه و برخی محاسبات بعدی اهمیت دارد، اما نباید آن را با Inside Diameter یا قطر شیار اشتباه گرفت.
همچنین باید میان ابعاد خود O-Ring و ابعاد محل نصب یا Gland تمایز روشنی وجود داشته باشد. O-Ring استاندارد یک مجموعه ابعادی مشخص دارد و محل نصب آن نیز باید بر اساس طراحی مناسب با همان O-Ring هماهنگ شود.
در نتیجه، هنگام شناسایی یا خرید یک O-Ring، اطلاعاتی مانند شماره اندازه، قطر داخلی، قطر مقطع، تلرانس، سیستم استاندارد و در ادامه Compound و سختی باید در کنار یکدیگر بررسی شونداین شناخت هندسی پایه، نقطه شروع ورود به دو موضوع مهم بعدی است: نخست شناخت مواد و Compoundهای O-Ring و سپس استانداردهای ابعادی مانند AS568 و ISO 3601. در بخش استانداردهای ابعادی، جداول، کدهای سایز، تلرانسها و ارتباط میان سیستمهای مختلف بهصورت مستقل بررسی خواهند شد.
