معرفی محصول
رینگ راهنمای پیستون Prädifa سری FK برای کاربردهای روغنکاریشده مانند سیلندرهای هیدرولیکی طراحی شده است. این محصول دارای مقاومت سایشی بسیار بالا و استحکام فشاری فوقالعاده تا 340 نیوتن بر میلیمتر مربع بوده و مطابق با استاندارد ISO 10766 تولید میشود.
مشخصات فنی (Technical Specifications)
| مشخصه | مقدار |
| کلاس دمایی کاربرد | دمای پایین و بالا گسترده (< 35- تا °C 140)، دمای استاندارد (35- تا °C 100) |
| جنس سیل | Q5029، Q5038 |
| سیال کاری | هیدرولیک |
| متریال پلیمری | لمینیت پارچهای رزین فنولیک |
| بار مجاز ویژه | 270 N/mm²، 340 N/mm² |
| حداقل دمای کاری | 50- °C |
| حداکثر دمای کاری | 120 تا 130 °C |
| حداکثر سرعت سطحی | 5 متر بر ثانیه |
| واحد اندازهگیری | میلیمتر |
| ویژگی بهینهسازی ظرفیت بار | ندارد |
توضیح کامل محصول (Full Product Description)

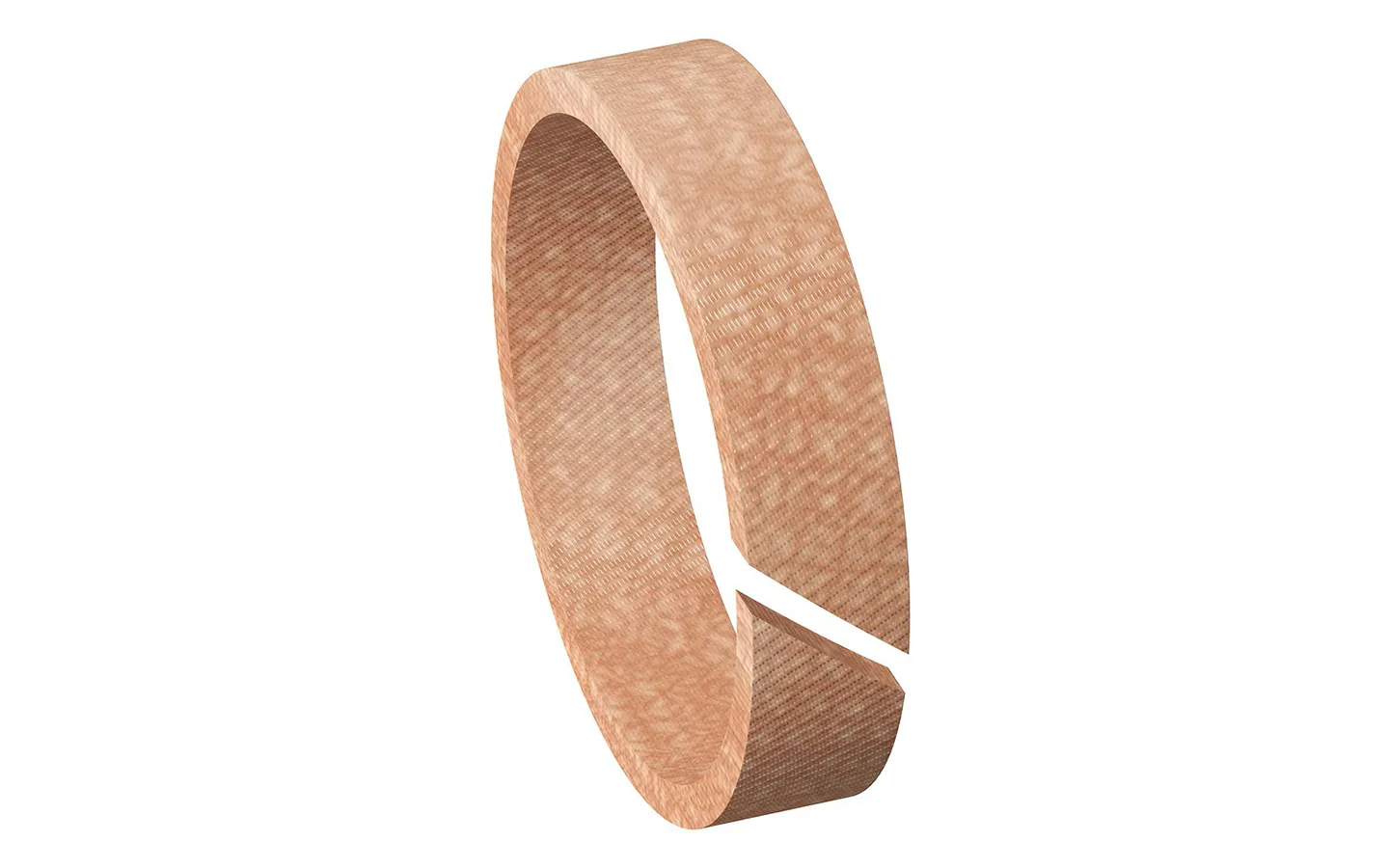

رینگ راهنمای FK که از لمینیت پارچهای رزین فنولیک ساخته شده است، برای استفاده در سیلندرهای هیدرولیکی طراحی شده است. این رینگ بهصورت شیاردار (برش 45 درجه) تولید میشود تا امکان نصب آسان فراهم گردد.
طراحی شیاردار علاوه بر سهولت نصب، امکان عبور فشار سیستم به سمت سیل را فراهم کرده و در عین حال، انبساطهای حرارتی را جبران میکند.
رینگ راهنمای FK دارای مقاومت بسیار بالا در برابر فشار و سایش بوده و مقاومت فشاری آن بهمراتب بیشتر از المانهای راهنمای ساختهشده از سایر مواد پلیمری است.
پس از نصب، رینگ FK بهصورت اینترفِرِنس فیت در کف شیار قرار میگیرد و تثبیت مکانیکی مطمئنی ایجاد میکند.
ویژگیها و مزایا
- لقی بسیار کم بهدلیل تلرانسهای ساخت بسیار دقیق
- قابلیت جذب ارتعاش
- مقاومت سایشی بسیار بالا
- بهبود خواص لغزشی بهواسطه ساختار سطحی خاص
- نصب سریع Snap-in بدون نیاز به ابزار مونتاژ
- تحمل فشار بارگذاری بهمراتب بالاتر نسبت به سایر نوارهای راهنما
- ابعاد مطابق با استاندارد ISO 10766
- قابلیت تأمین بهصورت متریال خام (Bulk Material)
- امکان تولید هر قطر اسمی دلخواه با ماشینکاری
- قابلیت نصب در محفظههای بسته و آندرکات
دامنه کاربرد (Range of Application)
- المان راهنما برای پیستونها و میلههای پیستون در سیلندرهای هیدرولیکی
