خلاصه
در این فایل به کیس استادی های بلزونا که در اقسا نقااط دنیا انجام شده اشاره دارد باید توجه داشت که بلزونا بیش از شش هزار نسخه کیس استادی موفق در دیتابیس خود دارد که در این زمینه تنها شرکت با چنین سابقه هست.
نمونه های کارهای اجرایی بلزونا برای تانک ها در سرتاسر جهان

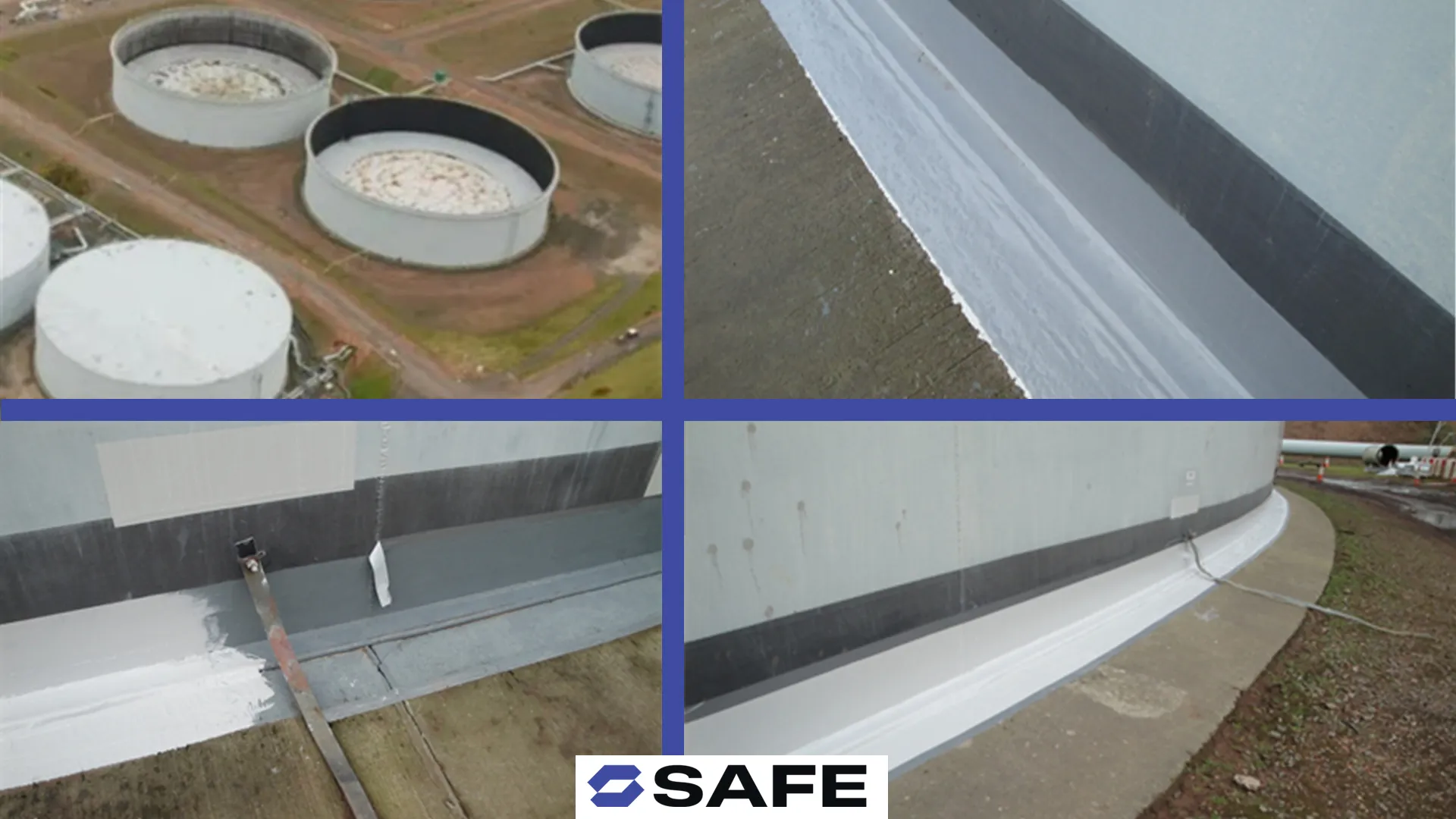

آب‌بندی پایه مخزن ذخیره‌سازی نفت
KHIA ID: 9525
صنعت: نفت و گاز
جنس زیرلایه: فولاد کربنی
مکان مشتری: اسکاتلند
تاریخ اجرا: مه 2020
محصولات: Belzona 3131 (غشای WG)، Belzona 3921 (پرایمر GSC)، Belzona 6111 (Liquid Anode)
مشکل:
یک مخزن ذخیره‌سازی نفت با قطر بزرگ دارای آب‌بندی در اطراف لبه حلقوی بود. حرکت و قرارگیری در معرض عوامل محیطی باعث تخریب این آب‌بندی شده و دیگر محافظتی در برابر نفوذ آب به زیر مخزن ایجاد نمی‌کرد.
وضعیت کاربرد:
آب‌بندی موجود به دلیل کهنگی و تابش UV از بین رفته بود. به دلیل وجود مواد نفتی، امکان کار گرم در محل وجود نداشت.
روش اجرا:
کل محیط مخزن به عرض 600 میلی‌متر از دیواره مخزن تا پایه بتنی، تا استاندارد SA2.5 و ضخامت 75 میکرون گریت بلاست شد. ابتدا دو لایه Belzona 6111 اعمال گردید، سپس Belzona 3921. مطابق با سیستم آب‌بندی پایه مخزن بلزونا، از نوار پل‌زن و فوم بکینگ‌راد استفاده شد تا پیوستگی اتصال در فضای بین لبه و پایه بتنی برقرار شود. در نهایت Belzona 9311 و Belzona 3131 برای تکمیل سیستم اعمال شدند.
مزیت بلزونا:
این سیستم حفاظت بلندمدت ایجاد می‌کند. انعطاف‌پذیری غشای بلزونا باعث می‌شود حرکت مخزن ناشی از تغییر سطح سیال تحمل شود. قابلیت چسبندگی یکپارچه به فلز و بتن، کلید موفقیت این کاربرد بود.
بازسازی مخازن در ایتالیا
صنعت: مخازن و مناطق نگهداری مواد شیمیایی
زیرلایه: فولاد
مکان مشتری: ایتالیا
تاریخ اجرا: 2017
محصولات: Belzona 5111 (پوشش سرامیکی)، Belzona 6111 (Liquid Anode)
مشکل:
این پارک زیست‌محیطی توسط نهاد نظارت عمومی به دلیل مشکلات آلودگی تحت بازرسی قرار گرفت. محل مطابق با استانداردهای زیست‌محیطی نبود و نیاز به تعمیرات اساسی داشت.
وضعیت کاربرد:
بازسازی سطح خارجی چندین مخزن ذخیره‌سازی.
روش اجرا:
طبق دستورالعمل TCC-05 بلزونا، سطح خارجی اولین مخزن تا استاندارد Sa 2.5 گریت بلاست شد. سپس دو لایه Belzona 6111 برای حفاظت ضدخوردگی بلندمدت و بعد از آن دو لایه Belzona 5111 برای مقاومت در برابر UV اعمال شد. پس از موفقیت پروژه اول، 4 مخزن دیگر نیز با همین روش پوشش داده شدند.
واقعیت بلزونا:
برای پوشش 5 مخزن، 460 کیلوگرم Belzona 6111 و 210 لیتر Belzona 5111 مصرف شد.

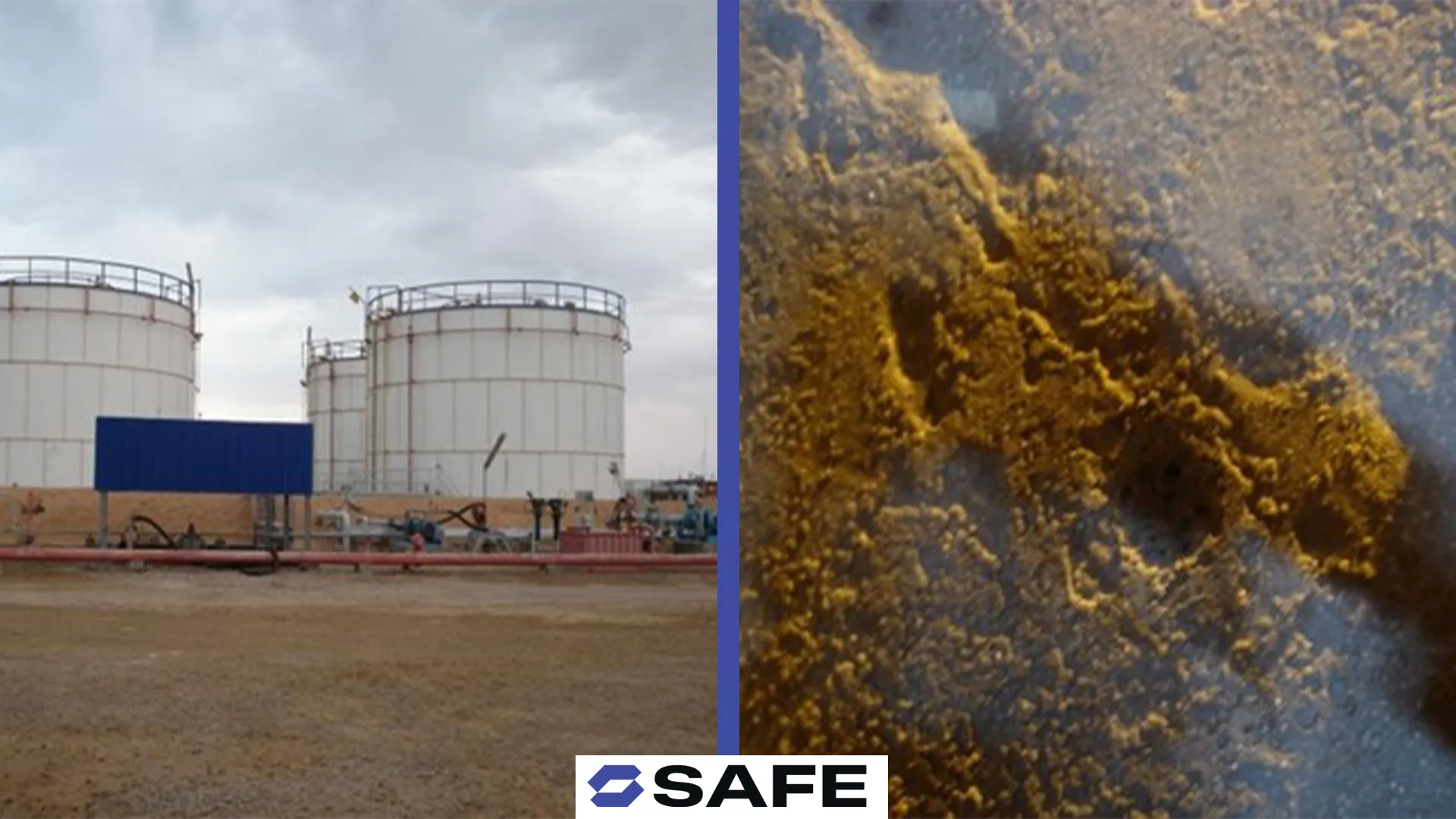

بازسازی و حفاظت از مخزن نفت با بلزونا
KHIA ID: 8067
صنعت: نفت و گاز (OILG)
کاربرد: TCC – مخازن و نواحی نگهداری مواد شیمیایی (TCC)
جنس زیرلایه: فولاد
مکان مشتری: تونس
تاریخ اجرا: 2009
محصولات مورد استفاده:
- Belzona 1121 (Super XL-Metal)
- Belzona 5811 (Immersion Grade)
مشکل
در بخش پایینی و قسمت‌های تحتانی دیواره مخزن خوردگی حفره‌ای (Pitting) شدیدی مشاهده شد. این مشکل ناشی از ترکیب آب و هیدروکربن‌های موجود در نفت خام بود. به دلیل آن‌که چگالی آب بیشتر از هیدروکربن‌ها است، آب در کف مخزن ته‌نشین شده و موجب خوردگی این بخش پایینی از مخزن می‌شود.
شرایط کاربرد
مخزن ذخیره نفت خام
روش اجرا
اجرای کار مطابق با دستورالعمل بروشور سیستمی بلزونا TCC-05 انجام شد.
- Belzona 1121 برای پر کردن حفره‌های ایجادشده در نواحی آسیب‌دیده موضعی استفاده گردید.
- برای بخش‌های بزرگ‌تر آسیب‌دیده در کف مخزن، از روش ورق‌گذاری و چسباندن صفحات فلزی استفاده شد.
- پس از بازسازی ساختار مخزن، دو لایه Belzona 5811 بر روی بخش پایینی مخزن اعمال گردید.
نکات مهم درباره بلزونا
از آنجا که این مخزن از نوع پرچ‌دار (Rivet Tank) بود، استفاده از جوشکاری امکان‌پذیر نبود زیرا باعث جدا شدن پرچ‌ها یکی پس از دیگری می‌شد. راهکار بلزونا یک راه‌حل ایمن و سردکاربرد (Cold-applied) ارائه داد که توانست مخزن را بدون نیاز به حرارت و جوشکاری بازسازی کند.
این مخزن پس از 10 سال بازرسی شد و همچنان در حال سرویس‌دهی بود که نشان‌دهنده طول عمر بالای راهکار بلزونا است.

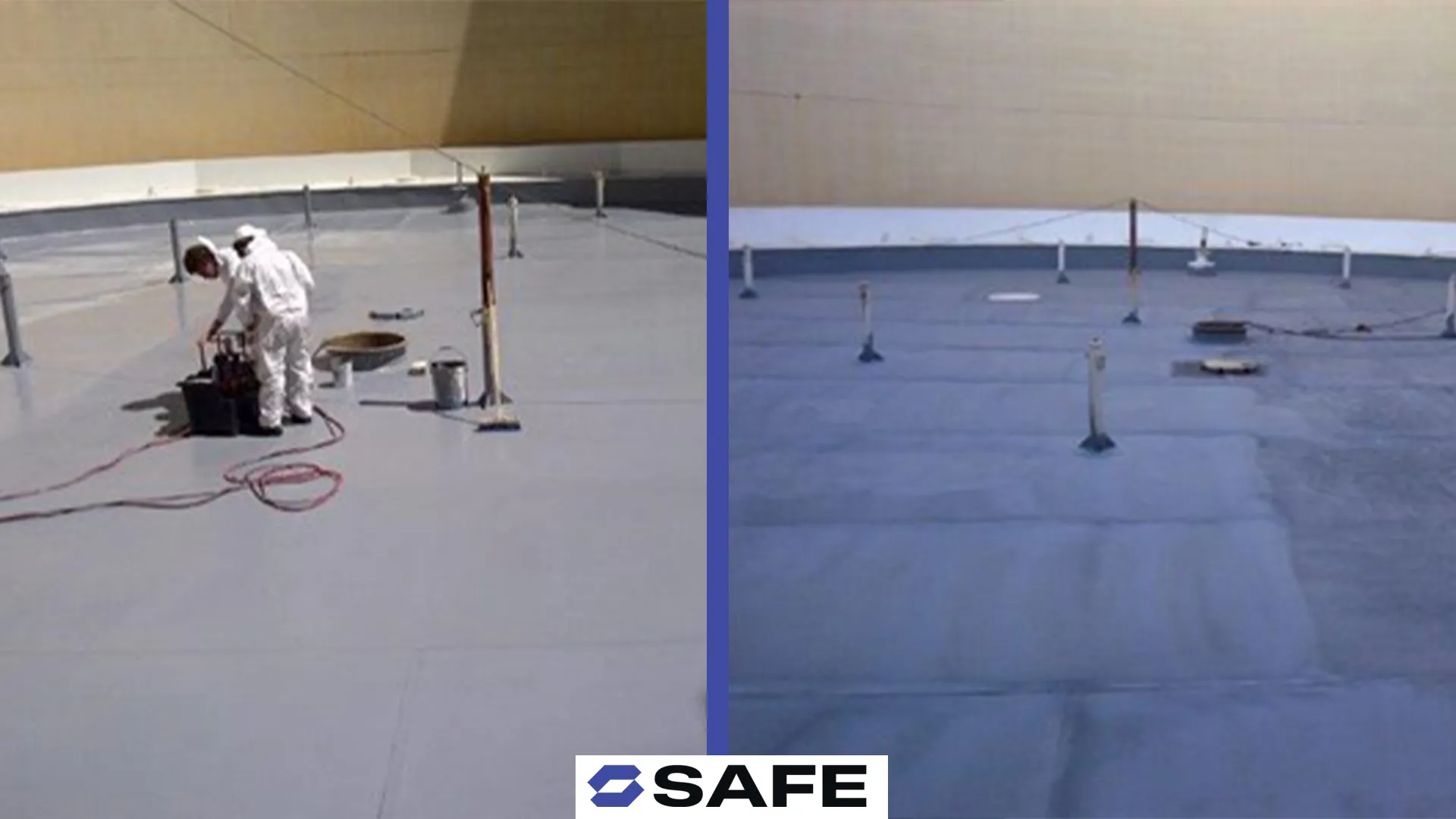

حفاظت از سقف شناور مخزن در آفریقای جنوبی
KHIA ID: 4753
صنعت: شیمیایی و پتروشیمی
کاربرد: TCC – مخازن و محوطه‌های مواد شیمیایی
زیرلایه: فولاد
مکان مشتری: پتروشیمی – آفریقای جنوبی
تاریخ اجرا: سپتامبر 2013
محصولات: Belzona 6111، Belzona 5111
مشکل:
خوردگی شدید و تخریب سقف شناور مخزن به دلیل پاشش آب دریا و تابش UV. پوشش‌های قبلی از کار افتاده بودند و مشتری نیاز به محصولی مقاوم در برابر این شرایط داشت که همچنین تمیزکاری آسانی داشته باشد.
وضعیت کاربرد:
مزرعه مخازن در پالایشگاه پتروشیمی نزدیک به ساحل.
روش اجرا:
با آماده‌سازی کامل سطح به روش گریت بلاست و طبق دستورالعمل اصلاح‌شده TCC-5، دو لایه Belzona 6111 و سپس دو لایه Belzona 5111 اعمال شد.
واقعیت بلزونا:
سیستم بلزونا در مدت زمان کوتاه خاموشی و با روش اسپری اعمال شد. مشتری رضایت کامل از نتیجه داشت.

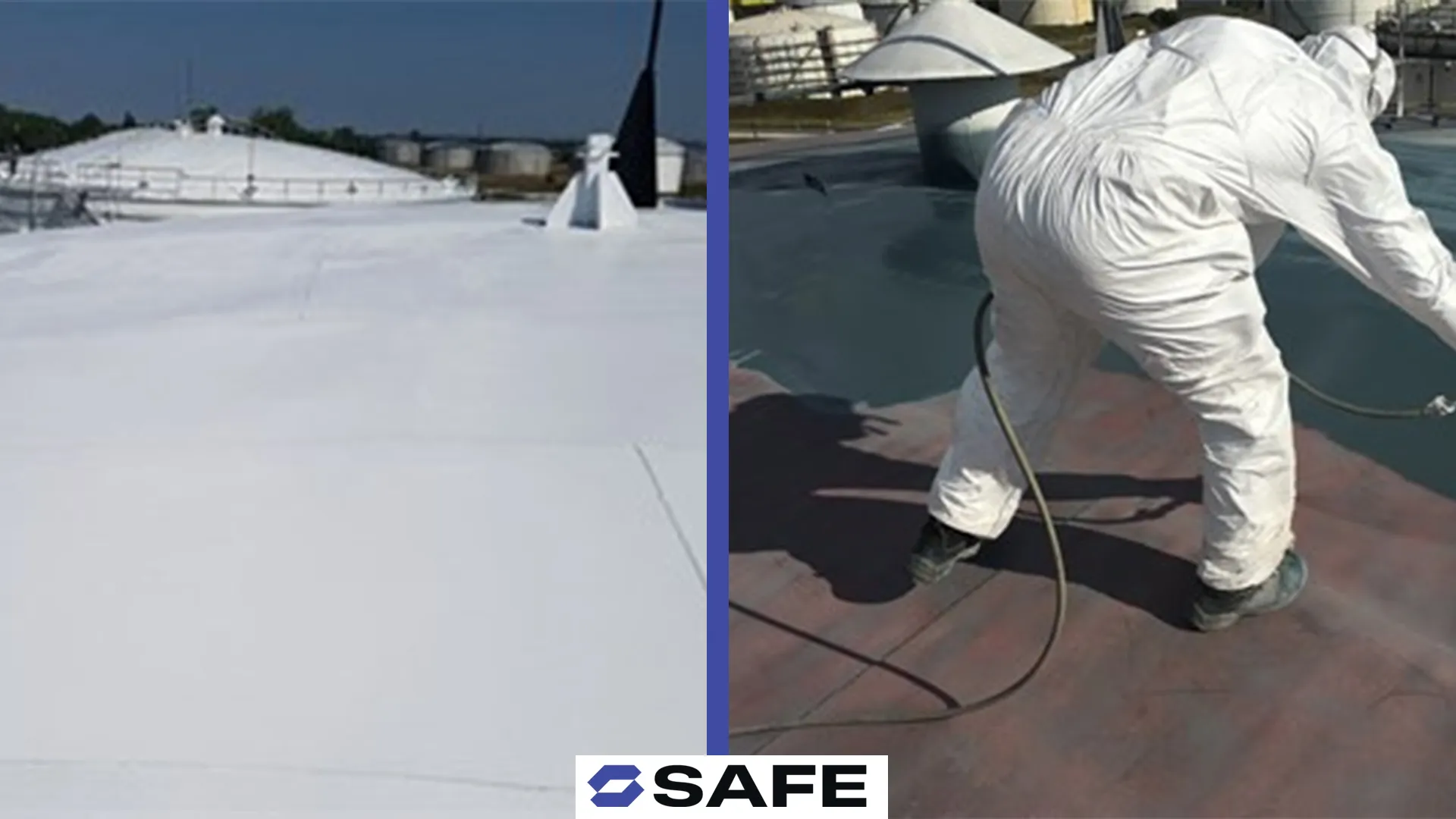

بازسازی سقف مخزن در مجارستان
KHIA ID: 8260
صنعت: نفت و گاز
کاربرد: TCC – مخازن و محوطه‌های مواد شیمیایی
زیرلایه: فولاد
مکان مشتری: مجارستان
تاریخ اجرا: اکتبر 2016
محصولات: Belzona 6111، Belzona 5111 (سفید)
مشکل:
سقف‌های مخازن آلوده و تیره شده بودند، که باعث افزایش دما و در نتیجه تبخیر بیشتر سوخت فرار در تابستان می‌شد. این امر منجر به زیان اقتصادی برای مالک دارایی بود.
وضعیت کاربرد:
پالایشگاه نفت به دنبال کاهش دمای سیال داخل مخزن بود. سقف‌های تیره نور را به خوبی بازتاب نمی‌دادند.
روش اجرا:
مطابق دستورالعمل TCC-5، ابتدا Belzona 6111 به عنوان پرایمر و سپس Belzona 5111 سفید با اسپری اعمال شد.
واقعیت بلزونا:
پوشش سفید Belzona 5111 سطحی براق و خودتمیزشونده ایجاد کرد و از تیره شدن مجدد جلوگیری نمود. کل پروژه در 5–6 روز و توسط تنها 5 نفر انجام شد.

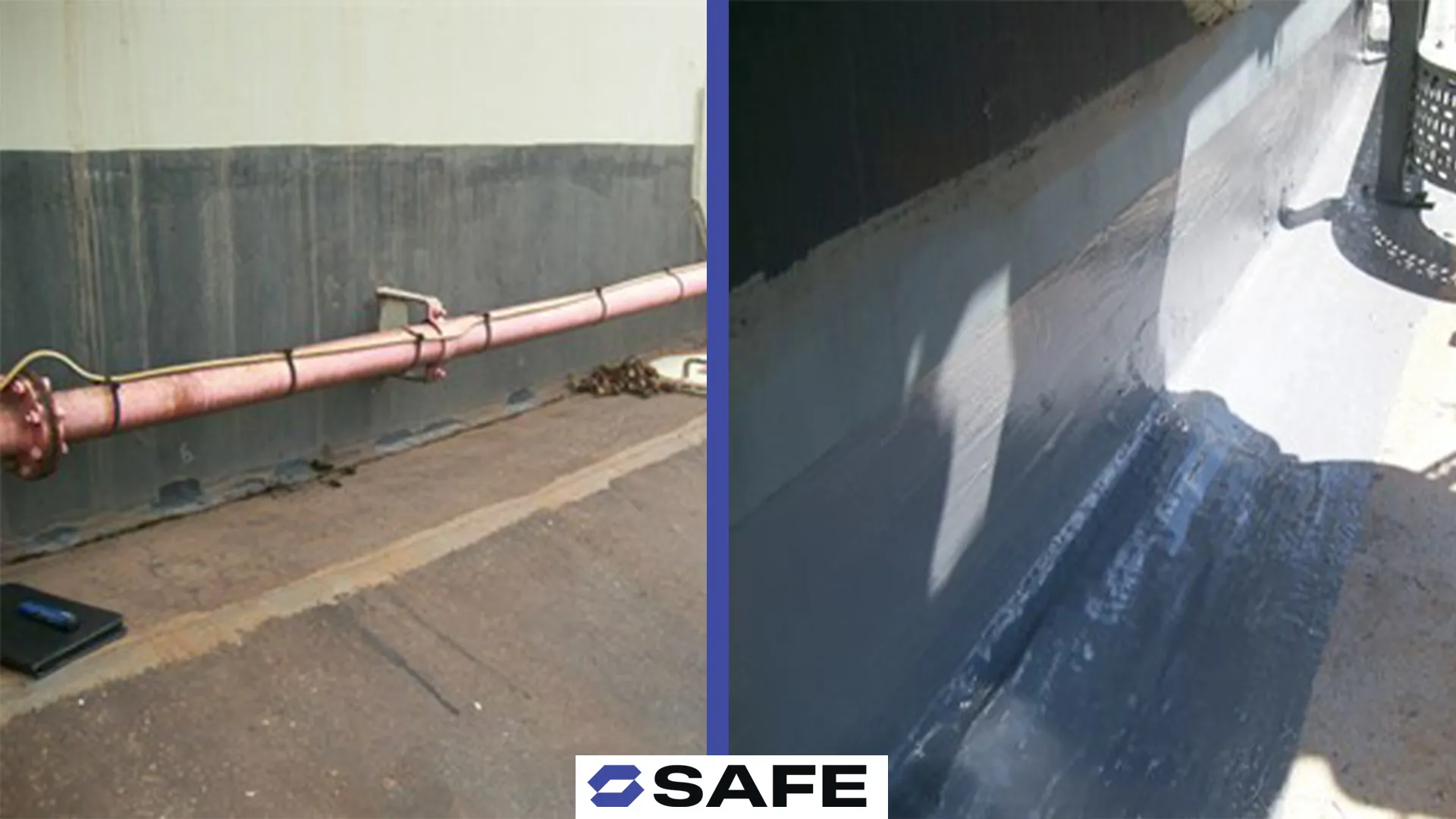

آب‌بندی پایه مخزن در پتروشیمی انگلستان (پس از 7 سال همچنان عالی)
KHIA ID: 7544
صنعت: شیمیایی و پتروشیمی
کاربرد: GSS – سیل‌ها و شیم‌ها
زیرلایه: فولاد کربنی و بتن
مکان مشتری: پتروشیمی – انگلستان
تاریخ اجرا: 2010
محصولات: Belzona 3131، Belzona 6111، Belzona 4131
مشکل:
به مرور زمان بستر قیری و ماسه‌ای زیر مخزن فشرده شده بود و لبه حلقوی مخزن حدود 10 میلی‌متر پایین‌تر از پایه بتنی قرار داشت. این وضعیت باعث تجمع آب و افزایش شدید خطر خوردگی زیر مخزن شده بود. روش‌های سنتی قبلی سریعاً شکست خورده بودند.
وضعیت کاربرد:
مخزن ذخیره‌سازی سوخت از جنس فولاد کربنی.
روش اجرا:
مطابق دستورالعمل GSS-03، پس از اصلاح پایه بتنی، سیستم آب‌بندی پایه مخزن بلزونا به طور کامل نصب شد.
واقعیت بلزونا:
بازرسی در سال 2017 نشان داد که سیستم همچنان در شرایط عالی است. این مشتری تاکنون بیش از 50 مخزن را با این سیستم محافظت کرده است.

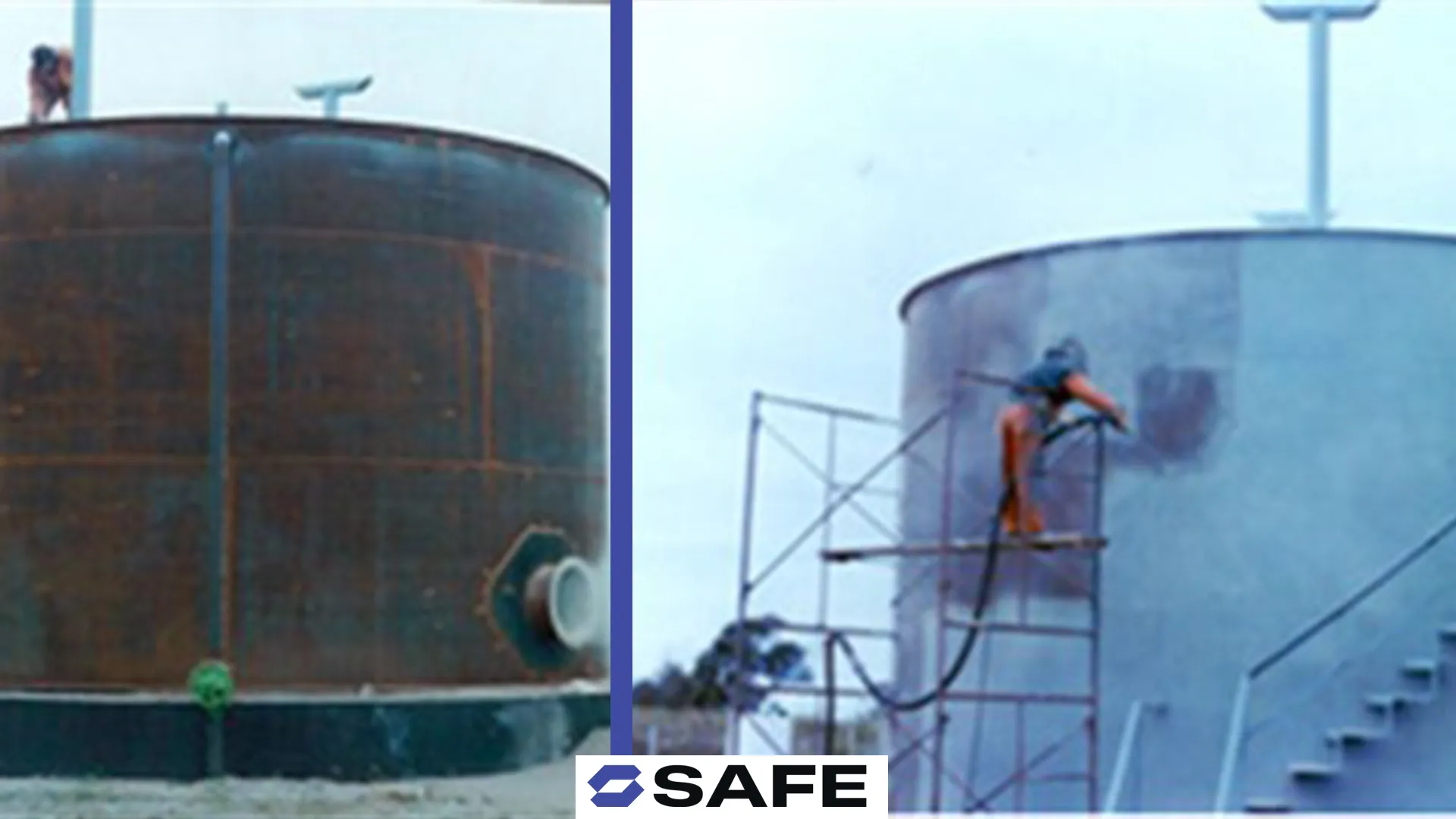

حفاظت از مخزن ذخیره‌سازی نفت خام در مکزیک
KHIA ID: 403
صنعت: صنایع عمومی
کاربرد: TCC – مخازن و محوطه‌های مواد شیمیایی
زیرلایه: فولاد کربنی
مکان مشتری: مزرعه مخازن – مکزیک
تاریخ اجرا: اوت 2001
محصولات: Belzona 6111، Belzona 5111
مشکل:
به دلیل نزدیکی مزرعه مخازن به ساحل، عواملی مانند سایش ناشی از شن، هوای نمکی، آلودگی گاز ترش و دیگر مواد شیمیایی باعث خوردگی و فرسایش سریع سطح خارجی مخزن شده بودند.
وضعیت کاربرد:
پوشش خارجی مخزن ذخیره‌سازی 1000 بشکه‌ای نفت خام.
روش اجرا:
طبق نسخه اصلاح‌شده دستورالعمل TCC-5، آماده‌سازی سطح با گریت بلاست و اعمال Belzona 6111 و 5111 صورت گرفت.
واقعیت بلزونا:
این سیستم حفاظت مؤثر در برابر سایش و مواد شیمیایی فراهم کرد و عمر مخزن را به طور چشمگیر افزایش داد.

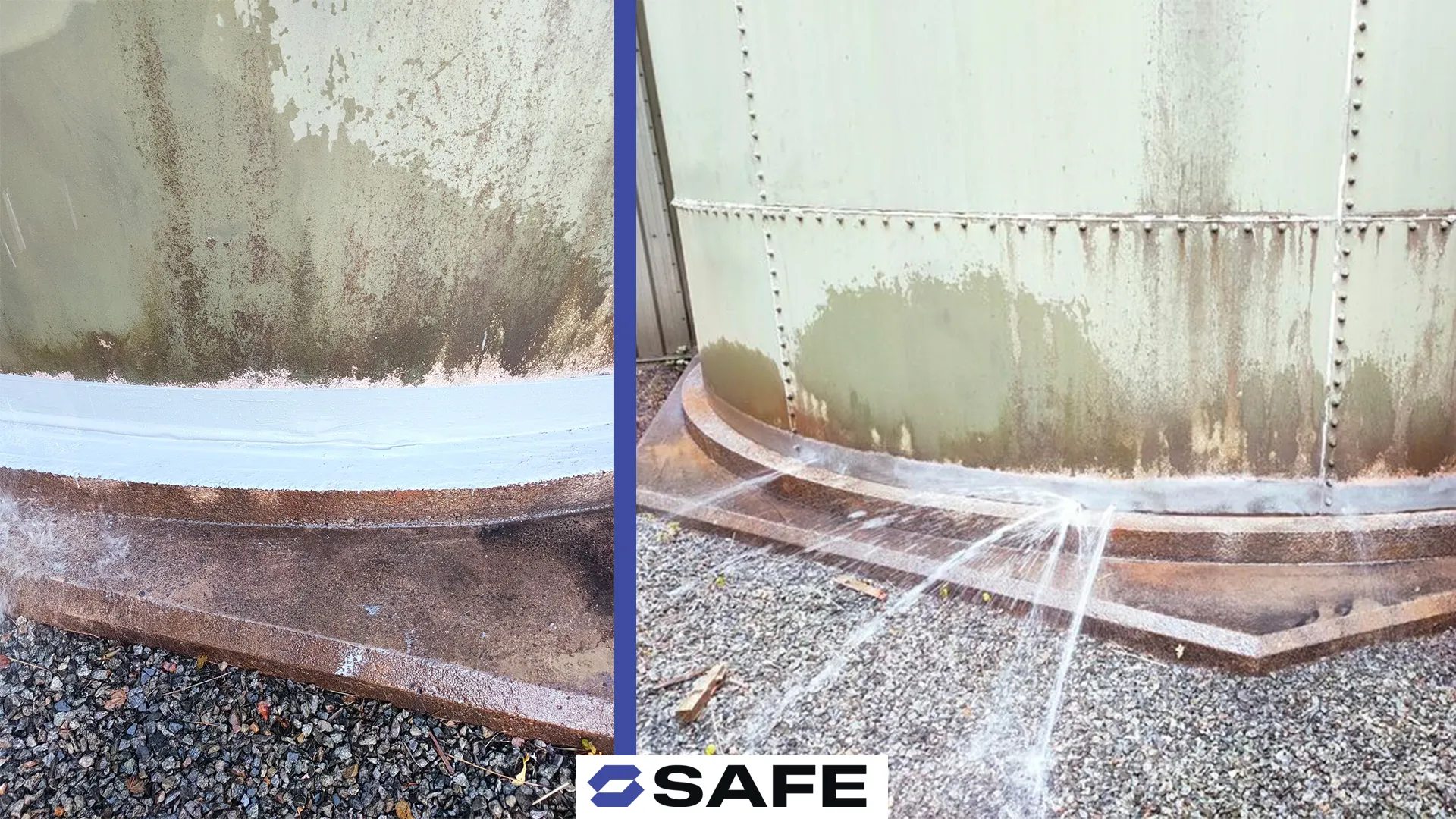

بلزونا جلوی خوردگی خارجی صفحه آنولار را گرفت.
KHIA ID: 1448
صنعت: نفت و گاز (OILG)
کاربرد: GSS- گسکت‌ها، سیل‌ها و شیم‌ها (GSS)
زیرلایه: بتن و فولاد
محل مشتری: مخزن ذخیره LPG، شارجه، امارات متحده عربی
تاریخ اجرا: مارس 2006
محصولات:
Belzona® 3111 (غشای انعطاف‌پذیر)
مشکل:
صفحه آنولار دچار خوردگی خارجی به دلیل چگالش آلوده‌ای که از دیواره‌ها جاری می‌شد و همچنین تجمع آب دریا بین فولاد و سکوهای بتنی بود.
شرایط کاربرد:
مخازن گاز مایع.
روش اجرا:
این کار مطابق با بروشور سیستم دانش فنی بلزونا GSS-3 انجام شد.
واقعیت‌های بلزونا:
بسیاری از پایانه‌های ذخیره مخازن در امارات از بلزونا برای آب‌بندی پایه مخزن استفاده کرده‌اند. این راهکاری اثبات‌شده و مقرون‌به‌صرفه است که از تعویض کف مخزن به‌عنوان آخرین گزینه جلوگیری می‌کند.
تعمیر سقف مخزن ذخیره با استفاده از بلزونا
KHIA ID: 1247
صنعت: نفت و گاز (OILG)
کاربرد: TCC – مخازن و نواحی محصورکننده مواد شیمیایی (TCC)
زیرلایه: فولاد
محل مشتری: شرکت نفت، مصر
تاریخ اجرا: دسامبر 2008
محصولات:
Belzona® Marine Metal
مشکل:
چندین سوراخ در سقف مخزن وجود داشت.
شرایط کاربرد:
مخزن Heavy Slops.
روش اجرا:
این کار طبق بروشور سیستم دانش فنی بلزونا TCC-1 انجام شد. صفحات فلزی برای پوشاندن سوراخ‌ها شکل داده شده و با استفاده از Belzona Marine Metal در جای خود چسبانده شدند. به دلیل ناایمن بودن سقف، مجریان از وینچ‌ها برای نگه‌داشتن صفحات و تکنسین‌ها بر روی مخزن استفاده کردند.
واقعیت‌های بلزونا:
صفحات با موفقیت به کمک Belzona Marine Metal متصل شدند و از استفاده از جوشکاری گرم جلوگیری شد و همچنین مانع نفوذ آب باران به داخل مخزن گردید. بازرسی شش ماه بعد از اجرا نشان داد که بخش‌های تعمیرشده در وضعیت بسیار خوبی قرار داشتند.
اتصال صفحات مخزن با بلزونا
KHIA ID: 941
صنعت: نفت و گاز (OILG)
کاربرد: TCC – مخازن و نواحی محصورکننده مواد شیمیایی (TCC)
زیرلایه: فولاد نرم
محل مشتری: توزیع‌کننده نفت، مرسی‌ساید، انگلستان
تاریخ اجرا: اکتبر 2006
محصولات:
Belzona® 1121 (Super XL-Metal)
Belzona® 5811 (Immersion Grade)
مشکل:
پوشش موجود از سقف مخازن جدا شده بود و فولاد زیرین را در معرض دید قرار داده بود. این موضوع باعث خوردگی و ایجاد سوراخ در سقف مخازن شد.
شرایط کاربرد:
سقف‌های مخازن ذخیره دچار سوراخ.
روش اجرا:
کار طبق بروشورهای سیستم بلزونا TCC-1 و TCC-5 انجام شد. Belzona® 1121 برای اتصال صفحات به کار رفت و سپس تعمیر با Belzona® 5811 پوشش داده شد تا حفاظت در برابر خوردگی ایجاد شود.
واقعیت‌های بلزونا:
مشتری به دلیل وجود نفت سفید و گازوئیل در مخازن، تعمیر سرد را به جای جوشکاری انتخاب کرد.
تعمیر سقف شناور مخزن با بلزونا
KHIA ID: 547
صنعت: نفت و گاز (OILG)
کاربرد: TCC – مخازن و نواحی محصورکننده مواد شیمیایی (TCC)
زیرلایه: فولاد
محل مشتری: پالایشگاه نفت، مصر
تاریخ اجرا: دسامبر 2004
محصولات:
Belzona® 2311 (SR-Elastomer)
Belzona® 1291 (ES-Metal)
مشکل:
نشت نفت خام از درزهای جوش در سقف شناور مخزن.
شرایط کاربرد:
سقف شناور – مخزن نفت خام.
روش اجرا:
کار طبق بروشور سیستم دانش فنی بلزونا TCC-2 انجام شد.
واقعیت‌های بلزونا:
Belzona® 1291 برای متوقف‌کردن سریع نشتی فعال به کار رفت. انعطاف‌پذیری و زمان گیرش سریع Belzona® 2311 این محصول را به انتخابی ایده‌آل برای چنین کاربردهایی تبدیل کرده است. بلزونا در برابر حرکت بالا و پایین سقف دچار ترک‌خوردگی نخواهد شد.

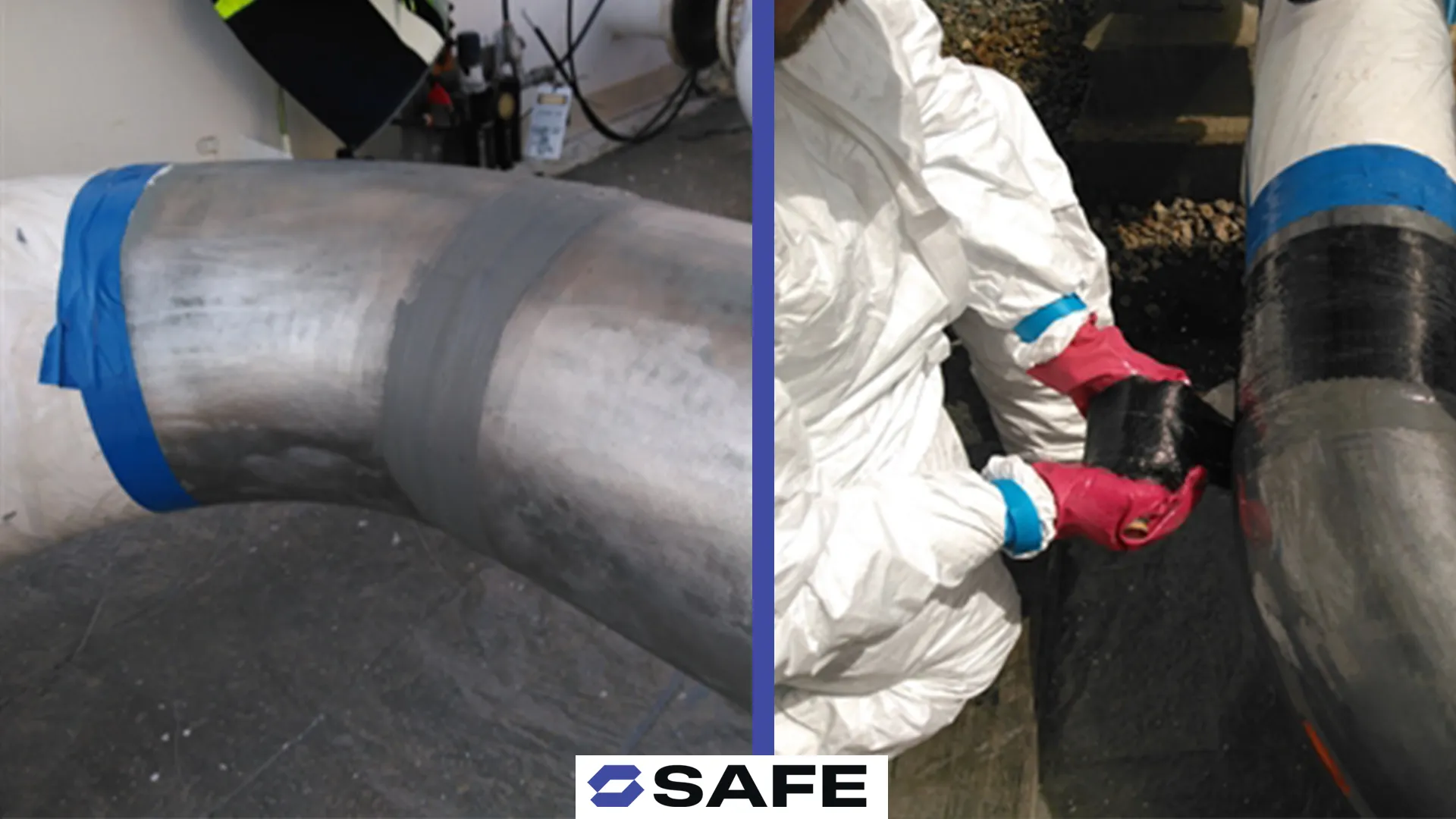

بازسازی خط لوله مخزن ذخیره سوخت با Belzona Superwrap II
KHIA ID: 9767
صنعت: نفت و گاز (OILG)
کاربرد: VPF – شیرها، لوله‌ها و اتصالات (VPF)
زیرلایه: فولاد کربنی
محل مشتری: نیو ساوت ولز، استرالیا
تاریخ اجرا: سپتامبر 2023
محصولات:
Belzona 1211 (E-Metal)
Belzona 1982 (SuperWrap II)
مشکل:
خط لوله متصل به مخزن ذخیره دچار خوردگی دیواره نازک در محل جوش شده بود.
شرایط کاربرد:
این تعمیر طی دو روز تکمیل شد و بازگشت سریع به سرویس را تضمین کرد.
روش اجرا:
تعمیر مطابق با استاندارد 10 ساله Belzona SuperWrap II توسط تیم Rezitech Services در محل نصب گردید.
واقعیت‌های بلزونا:
Belzona SuperWrap II یک راهکار تعمیر کامپوزیتی است که برای بازیابی استحکام بسترهای فلزی ضعیف‌شده یا سوراخ‌شده طراحی شده است.
لوله‌کشی خورده‌شده: گذشته‌ای با Belzona 5851 (HA-Barrier)
KHIA ID: 361
صنعت: نفت و گاز (OILG)
کاربرد: TCC – مخازن و نواحی محصورکننده مواد شیمیایی (TCC)
زیرلایه: فولاد و فولاد ضدزنگ
محل مشتری: پالایشگاه نفت در نیوزیلند
تاریخ اجرا: 2001
محصولات:
Belzona 5851 (HA-Barrier)
مشکل:
خوردگی زیر عایق (CUI) باعث توقف‌های پرهزینه برای انجام تعمیرات می‌شد.
شرایط کاربرد:
لوله‌کشی و ستون‌های خورده‌شده.
روش اجرا:
آماده‌سازی سطح به‌صورت دستی با واترجت پرفشار انجام شد. Belzona 5851 (HA-Barrier) مستقیماً روی لوله‌های داغ در حال سرویس اعمال گردید.
واقعیت‌های بلزونا:
از دست رفتن تولید در زمان توقف بسیار پرهزینه است. همچنین خدمات تعمیر و نگهداری در زمان توقف‌ها تحت فشار شدید هستند، در حالی که اجرای تعمیرات خارج از دوره‌های توقف، امکان استفاده مؤثرتر از منابع را فراهم می‌کند.
